Pasang Gacun 3 kabel pada Panasonic pakai IC Zig-zag

Panasonic pakai ic zig-zag ini bulan 01 thn 20016 pernah masuk service....

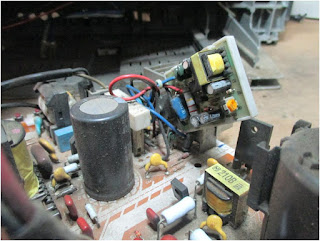

Yang kami perhatikan pesawat ini telah kami ganti gacun 3 kabel, dan kabel biru terpasang.....sebagai pengganti STR6754.
Dengan cara ini tegangan saat stby tidak melonjak lagi....tetapi dapat stabil .....
Setelah 2 tahun lebih....kami cek powersuply masih baik2 saja.......dan tegangan tidak ada masalah.
Kerusakan hanya pada ESR elko tegangan stby ic zig-zag.......

Kami sendiri sampai lupa kalau pernah lakukan hal ini.....dimana waktu itu berdasar info dari seoarang rekan yang telah coba otak-atik...

Waktu itu kami tidak sempat buat catatan...
Maka disini kami coba melacak modifikasi apa saja yang dilakukan........dan membuat catatan....karena ada kemungkinan dapat di aplikasikan pada model lain yang menggunakan STR6754.

• Pada bagian primer....D846 di-short-kan pakai Jumper.....ini dimaksud untuk menghubungkan ke gnd salah satu kaki photocoupler.

• Pada bagian sekunder Tr Q850 dan Tr Q857.......Tr 850 pada posisi Power-on harus pada kondisi "off".....Oleh karena sekarang pakai Gacun dimana tegangan B+ saat stby dan saat power-on tetap tinggi, maka tarnsistor perlu dilepas (atau agar "off" terus).
• Kaki photocoupler bagian sekunder dihubungkan ke tegangan yang lebih tinggi, yaitu tegangan Vcc 15v untuk bagian Audio melalui R220k.

******************
