Sistim protek BL driver OB3550

OB3550 BL led driver  tidak mempunyai sistim protek yang dapat dilumpuhkan dari luar, beda sepertinya dengan BL driver lampu CCFL.
Untuk memahami sistim protek OB3550, baca dibawah ini.

The OB3550 offers comprehensive protection such as :

1. Power MOSFET over current protection (OCP)
2. Output over voltage protection (OVP)
3. IC power supply under voltage lock out (UVLO)
4. LED open protection.

Jadi OB3550 akan mati protek, jika

• Arus yang melalaui power FET over (OCP)
• Tegangan pada titik A over tidak sesuai dengan design (OVP). Tegangan pada pin-OVP melebihi 2.2v. Atau dapat juga karena R4 nilai molor.
• Tegangan suply Vin tiba2 drops kurang dari 7.0v
• Tidak ada beban lampu led atau salah satu lampu led ada yang putus, tidak ada arus led (garis ungu), tidak ada tegangan pada pin-FB





******************

Ajust coil VIF dan AFT TA8690

TA8690AN.....menggunakan 2 buah coil yg sama tipenya (untuk V.Det dan AFT)
Model ini kalau coil ada yg rusak, atau pernah di ajust2.....maka autosearch tidak akan NYANTOL tidak dimemori.........walau gambar bisa terima semua.
Kalau pernah diajust2....paling sulit utk mengembalikannya.

Cara paling mudah :

Ganti kedua coil dengan yang baru.


Sedang kalau mau re-ajust.....Yg biasa kami lakukan adalah :

• Ajust coil V.det........hidupkan pswt.....ajust agar noise paling tajam dan jelas.
• Ajust coil AFT.....putar ferit arah keluar (keatas sampai nongol keatas...tapi tdk sampai lepas)....ukur tegangan pd pin-48 AFT-out......putar pelan2 ferit agar masuk kembali.......sehingga tegangan pada pin-AFT-out sekitar 4.1 v
• Setelah chanel bisa dimemori.....uabah lagi dikit keduanya...agar gbr dan suara paling bagus....

 Obeng keramik

Catatan :

• Ajust coil harus menggunakan obeng non-logam (pakai obeng keramik kalau punya)
• Normal tegangan pin-AFT out saat autosearh.....saat terima siaran......tegangan harus bisa goyang naik turun antara 2v hingga 6v. Klo tdk bisa kemungkinan salah ajustment atau coil rusak.

****************

Skema tuner Lcd China R620D

****************

LG chasis LP24B ada gangguan suara denging.

Dihidupkan gambar normal.....tidak lama kemudian timbul gangguan suara denging frekwensi tinggi.
Tombol dan remote jadi tidak berfungsi.....


Pertama kami pikir ini pasti problem motherboard.
Setelah cek recek.....ternyata disebabkan tegangan st-by 3.5v drops menjadi sekitar 3.2v.

Disebabkan resistor smd pada TLP431 ada yang korosi (board power suply eks cicak mati)

******************

Panasonic TH-L32C20X protek kedip 4x

Jarang pegang Panasonic.......cukup sulit......kode kedip sering ngaco........skema bikin puyeng (mesti sedia bodrex).

Langsung buka catatan kumpulan skema (service manual)..
Kedip 4x bisa karena power suply, bisa motherboard.....
Pelototi halaman blok diagram dulu.....utk mengetahui apa yg akan di cek selanjutnya !!!
Cek tegangan2 power suply....semua ok

Langkah selanjutnya motherboard......
Pelototi blok diagram utk mengetahui macam2 dc-dc yg ada yg perlu di cek......
Cukup puyeng utk mencari lokasi masing2 ic dc-dc dari skema yg ada........skema dipotong2 shg cukup menyulitkan....

Setelah mengetahui lokasi2 tegangan2 ic dc-dc yg mau di cek....
selanjutnya tinggal eksekusi........(perlu corat-coret biar gak lupa)
Ternyata semua tegangan kluar sebentar....trus mati protek...

Wadouw....ini salah satu output dc-dc pada motherboard pasti ada yg setengan short.....

Enak-nya di cari mulai dari mana dulu ya ??????

Setelah berpikir.....
Wis paling enak mulai dari dc-dc tegangan yg ke Tcon aja.....karena tinggal copot kabel LVDS........

Alhamdullillah........pesawat langsung bisa on tidak protek lagi......setelah kabel LVDS dilepas.

Pasang antena......suara nyanyian terdengar mengalun.....

Lepas kabel LVDS.

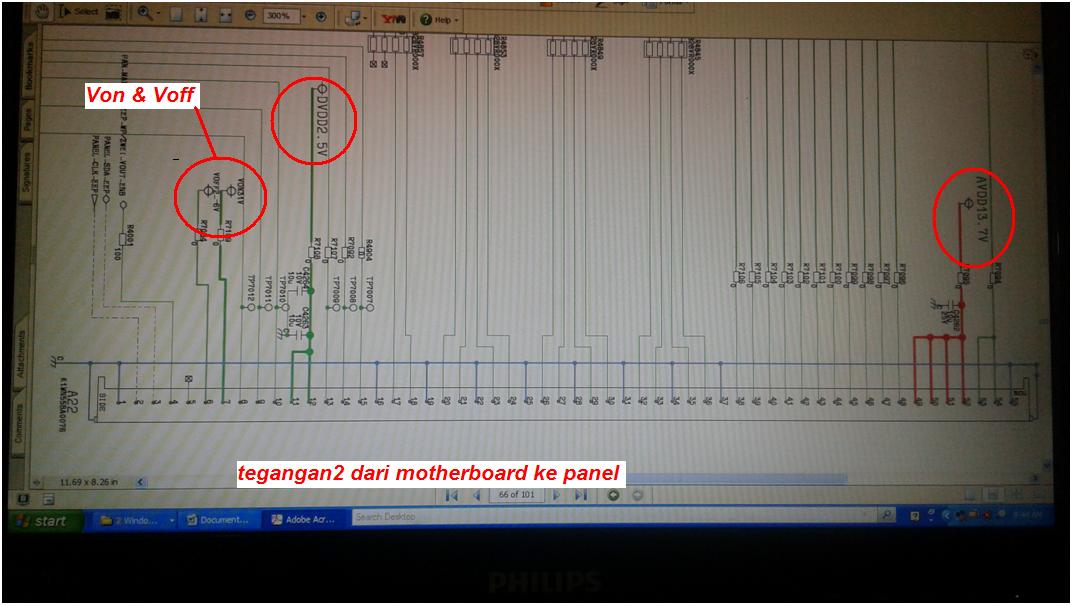

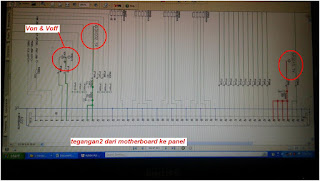

Nampak jalur tegangan Von short dg Voff yg lokasinya jejer berdekatan.............gosong.....

Potong sebagian ujung yg gosong (garis2 merah)......

BEEEEREEEEEEEESSSSSSSSS........pasang lagi LVDS gambar langsung nongol.

Alhamdullillah.....

**************************
