Tv LCD /LED Sharp LC32A33M, hidup sebentar terus mati protek

Umumnya disebabkan tegangan Vcore drops karena IC807 rusak.

loading...

sumber:
marsonotv.blogspot.co.id

Tv LCD/LED Panasonic TH-L32B6G mati protek

Dibawa dan diantar oleh teknisi.......katanya protek...
Tapi kalau LVDS ke Tcon dilepas.......pesawat bisa nyala terus....

Wowwwww......kan sudah jelas masalahnya....????
Cuma karena pengetahuan belum mateng eksekusi selanjutnya gak tahu........atau memang sudah rezeqi saya.
Kalau sudah memahami cara kerja power suply Tcon....tentu masalah sepertit ini tidak terlalu sulit...... karena pada prinsipnya power suply semua tcon hampir sama.

Pertama tegangan input Vcc dinaikkan menjadi sekitar 15v-17v oleh rangkaian yg dinamakan Boost Up Converter (lihat gambar).







Ada yg pakai FET tapi ada pula yg langsung tanpa FET untuk menghasilkan tegangan yg sering dinamakan AVdd.

•     Cek pakai ohm meter Vcc input.... (pd fuse)....
•     Jelas nampak setengah short....(ohm kecil).....
•     Ukur pakai ohm meter pada jalur Cout....ternyata juga sama........ini artinya yg short adalah sirkit setelah diode......

Juga mesti dipahami tegangan Avdd dipakai untuk mensuply sirkit apa saja......yaitu utk :
- IC gamma
- Panel kaca
- Sirkit pembangkit tegangan VGH

Dgn memahami ini tentu kita akan mudah mencari penyebab short.
Dalam kasus kami ini....alhamdullilah...penyebabnya adalah cuma kapasitor filter Cout Avdd.

Ada 2 macam cara untuk mencari part yg setengah short...

1. Dengan cara potong jalur printed....potong sana-potong sini

2. Dengan menyediakan tegangan yang sesuai tegangan Vcc atau kurang sedikit dangan arus minimal 3A (bisa pakai power suply yang dapat diajust).
- Gnd disambung langsung (disolder)
- Tegangan plus ditutul-tutulkan pada jalur Avdd...pakai tangan kanan.
- Tangan kiri dipakai untuk meraba-raba komponen yg dicurigai setengan short.
- Jika ada komponen yang sedikit panas menyengat....maka ini menunjukkan komponen tersebut yang rusak.



Kenapa mesti cuma ditutul-tutulkan ???....bukan disambung langsung terus.
Pengalaman....plus disambung langsung.......ic penyebab short meledak........alhamdullillah jalur2 printed ikut rusak terbakar...sehingga Tcon gak bisa diselamatkan lagi.

Catatan :
Kalau belum punya dc power suply, bisa juga digunakan batu batery biasa ukuran besar (kondisi harus baru agar kemampuan arusnya masih besar)

loading...

sumber:
marsonotv.blogspot.co.id

Panasonic TH-L32B6G amati protek.

Dibawa dan diantar oleh teknisi.......katanya protek...
Tapi kalau LVDS ke Tcon dilepas.......pesawat bisa nyala terus....

Wowwwww......kan sudah jelas masalahnya....????
Cuma karena pengetahuan belum mateng eksekusi selanjutnya gak tahu........atau memang sudah rezeqi saya.

Kalau sudah memahami cara kerja power suply Tcon....tentu masalah sepertit ini tidak terlalu sulit...... karena pada prinsipnya power suply semua tcon hampir sama.

Pertama tegangan input Vcc dinaikkan menjadi sekitar 15v-17v oleh rangkaian yg dinamakan Boost Up Converter (lihat gambar).

Ada yg pakai FET tapi ada pula yg langsung tanpa FET untuk menghasilkan tegangan yg sering dinamakan AVdd.

• Cek pakai ohm meter Vcc input.... (pd fuse)....
• Jelas nampak setengah short....(ohm kecil).....
• Ukur pakai ohm meter pada jalur Cout....ternyata juga sama........ini artinya yg short adalah sirkit setelah diode......

Juga mesti dipahami tegangan Avdd dipakai untuk mensuply sirkit apa saja......yaitu utk :
- IC gamma
- Panel kaca
- Sirkit pembangkit tegangan VGH

Dgn memahami ini tentu kita akan mudah mencari penyebab short.
Dalam kasus kami ini....alhamdullilah...penyebabnya adalah cuma kapasitor filter Cout Avdd.

Ada 2 macam cara untuk mencari part yg setengah short...

1. Dengan cara potong jalur printed....potong sana-potong sini

2. Dengan menyediakan tegangan yang sesuai tegangan Vcc atau kurang sedikit dangan arus minimal 3A (bisa pakai power suply yang dapat diajust).
- Gnd disambung langsung (disolder)
- Tegangan plus ditutul-tutulkan pada jalur Avdd...pakai tangan kanan.
- Tangan kiri dipakai untuk meraba-raba komponen yg dicurigai setengan short.
- Jika ada komponen yang sedikit panas menyengat....maka ini menunjukkan komponen tersebut yang rusak.

Kenapa mesti cuma ditutul-tutulkan ???....bukan disambung langsung terus.
Pengalaman....plus disambung langsung.......ic penyebab short meledak........alhamdullillah jalur2 printed ikut rusak terbakar...sehingga Tcon gak bisa diselamatkan lagi.

Catatan :
Kalau belum punya dc power suply, bisa juga digunakan batu batery biasa ukuran besar (kondisi harus baru agar kemampuan arusnya masih besar)

*******************

Sharp LC32A33M, hidup sebentar terus mati protek

Umumnya disebabkan tegangan Vcore drops karena IC807 rusak.

****************

Pentingnya memberi label indentifikasi pada pesawat repair

Servisan mulai banyak masuk…….
Pertama yang perlu dilakukan adalah efisiensi waktu…..
Baru kemudian klo dah mentok adalah tambah tenaga teknisi sebagai alternatip terachir….

Ini adalah salah satu efisiensi waktu yg perlu dilakukan….

Pernahkan Anda menjumpai ada pesawat dah lama “ngonggrok”….dipojokan, ketutup tersembunyi pesawat lainnya.
Anda lupa pesawat ini dah jadi atau belum?
Atau rusak apanya ?
Terpaksa Anda bongkar pesawat ulang lagi……
Eeeeee ternyata pesawat dah OK….hanya blum diambil oleh yg punya…..
Atau ternyata pesawat ada part yg rusak…..dan masih menunggu….karena part blum datang….
Intinya Anda disini mesti “buang2 waktu” buat bongkar dan tutup kembali…
Solusi agar kejadian spt ini tidak terulang ……..adalah pemberian “label indentifikasi”

Cukup tempelkan secarik kertas, yg diberi catatan….misalnya
- OK tgl 15/4 2017
- Tunggu part Fbt 6174-6006H
- Tunggu keterangan dari pemilik
- Masih kesulitan, protek terus
- BATAL sudah diacak
- Dll.
Selamat bekerja…dan semoga SUKSES SELALU….

******************

Polytron PLM60 - loga normal, gambar yang keluar problem.

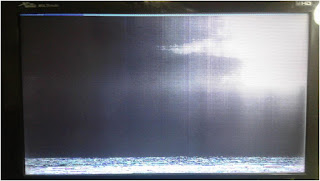

Gambar yang keluar bisa bermacam-macam, seperti contoh2 dibawah ini :

Disebabakan tegangan Reguator LDO 3.3v tegangan outputnya drops.

**************

Bagaimana cara browsing cari skema ?

Ini yg biasa saya lakukan….
Buka “Google” search…….kemudian ketik seperti contoh2 dibawah ini….

• Ketik : “schematic merk no model.pdf” ………misalnya “ schematic sharp 21D-CK1”…….
• Kalau no model tidak diketemukan….bisa aja dengan menulis “no chasis”…….misalnya “schematic lg CW59C.pdf"
• Atau kadang bisa juga dengan menulis “ic besar yang dipakai “……..misalnya “schematic sharp IX2226 M62160.pdf”

Maka nanti akan muncul alamat2 yg masing2 bisa di “klik”
Alamat2 tersebut mungkin ada yang gratis….tapi mungkin ada yang bayar……..Maka pilih yg gratisan….
Alamat2 yg gratisan seperti misalnya : elektrotanya, electronica pt, eserviceinfo

Catatan khusus untuk download dari "elektrotanya" blognya orang Rusia.
Sebagai contoh kita ketik “schematic sharp 21D-CK1.pdf” pada google search…..(gambar.1)
Maka yg akan muncul adalah alamat2 spt (gambar.2)….
Kita pilih yg gratisan dg alamat “elektrotanya”…..
Maka yg akan muncul adalah (gambar.3)….....
Tunggu tulisan ..."….prosessing"…….sampai berubah menjadi “Get Manual’…..
Selanjutnya…baru klik tulisan Get Manual”…....

*********************

Panel V231BJ1 lampu BL mati atau sering mati hidup.

Lampu BL menggunakan led samping (edge ledge)
Sering dijumpai disebabkan karena solderan konektor didalam panel banyak yang los kontak.

Mesti bongkar panel.
Hati2 bongkarnya.
Saat dibongkar kadang konektor akan lepas dan jatuh.......awas jangan sampai hilang jika kolong meja berantakan banyak benda2 lain.
Biasakan kolong meja kerja selalu bersih, sehingga kalau ada komponen2 kecil yang jatuh mudah diketemukan.

**************

Sharp LC 32LE295i indikator hanya nyala hijau.

Dicolokin listrik indikator langsung nyala hijau.
Tidak ada gambar dan suara.
Tombol2 dan remote tidak fungsi.
Dimatikan tidak bisa.

Solusi :
Disebabkan ic flash data error.
Model ini menggunakan ic flash WINDBOND 25Q128.
Upgrade dengan data USB_Cheetah_Asia_Pack05_V0110.

Caranya :

• Siapkan USB flash disk
• Kosongkan semua isi data yang ada (atau dapat di format ulang pakai FAT32)
• Ekstract data USB kedalam flashdisk.
• Pasang flashdisk pada teve.
• Tekan dan tahan tombol POWER .......baru pesawat dicolokin ke listrik.
• Tunggu sampai lampu indikator hijau mulai kedi-kedip........baru lepaskan tombol POWER.
• Lampu indikator akan kedip-2 terus........tunggu terus karena proses Upgrade lagi berlangsung.
• Saat proses Upgrade berlangsung...jangan sekali-kali mematikan pesawat.
• Jika layar sudah menyala dan keluar raster.....berarti proses Upgrade sudah selesai.
• Matikan pesawat....lepas flashdisk.
• Selesai.

*****************

TV jadul vertikal satu garis

Siera 29” CRT tv JADUL banget.

Problem vertikal satu garis.

Model jadul pcb susah mau dibolak-balik, ini yg bikin males……..kabel2 front panel bikin ruwet……..

Teve dah tua, bisa2 gara2 dibolak-balik malah mati, solderan los kontak

Chroma TA8659, vertikal AN5521…



Cek Vcc 25v….ok

Pakai ohm meter posisi ohm 1x………..probe merah dpt gnd…….probe hitam buat tutul-tutul INPUT AN5521….

Saat di-tutul2….garis bisa lari-lari ke atas-bawah…..

Ini menunjukkan bagian vertikal-out AN5521 …….OK

Kesimpulan problem pasti di seputaran ic TA8659

Cek Vcc 12v TA8659…..OK

Cek tegangan pd pin-Vnfb…….tidak ada tegangan….(Vertikal negative feedback)

Sirkit vertikal model jadul……jika pin-Vnfb tidak ada tegangan……maka akan menyebabkan vertikal osilator tdk kerja……..pin-Vout tidak mengeluarkan tegangan.

Tegangan pd pin-Vnfb berasal dari V-Out AN5521 melalaui kumparan def-yoke vertikal….

Setelah cek sana-cek sini….

Diketemukan penyebabnya adalah kapasitor keramik pada pin-Vnfb…short.

Catatan :

Elko pd pin-Vsaw kaki no-31 kalau open, juga dpt menyebabkan vertikal satu garis atau menyempit.

*******************
