Samsung TDA9381 layar blank karena CRT mulai lemah.



Samsung TDA9381…..
Raster gelap tidak ada gambar/noise……..
Jika screen dinaikkan……layar hanya nyala dengan garis2 blangking…
Sering terjadi pada Samsung jika CRT sudah mulai lemah…
 Jika layar blanking masih bisa bisa berwarna putih….umumnya masih mudah diselesaikan.

Cara.1
Coba ajust screen naik pelan-pelan sampai layar nyala garis2 blangking…
Kemudian turunkan pelan2…

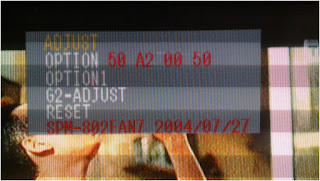

Jika layar bisa menyala…….tindak lanjuti dengan ajust screen lewat sermod




Cara.2
JIka cara.1 belum berhasil.
Naikkan tegangan heater dg cara men-short-kan R heater yg ada di Mainboard.
Selanjutnya spt cara.1

Cara.3
Jika cara.2  belum berhasil.
Shortkan RGB input pada konektor pcb CRT soket.
Selanjutkan seperti cara.2
Jika gambar sudah bisa bagus....lepas short RGB input.


Cara.4
Jika screen dinaikkan…layar nyala blangking tidak putih lagi.
Mungkin bisa kemerah2an atau ke hijau2an misalnya. CRT RGB sudah pincang. Hal seperti ini sangat sulit membuat gambar bisa muncul.
Cara.1.2.3 biasanya tidak bisa menyelesaikan. Tapi masih ada cara lain yang bisa dilakukan.
Copy data eeprom dari Tv Samsung TDA9381 yg masih normal (boleh 14 atau 21 inch),  AKB sebelumnya telah dirubah menjadi “1” ( AKB non aktip )
Pasang eeprom yg telah diflash dari hasil copy data diatas….
Maka biasanya……..teve akan langsung bisa menyala…
Masuk sermod…..Ajust white balance agar layar menjadi putih……

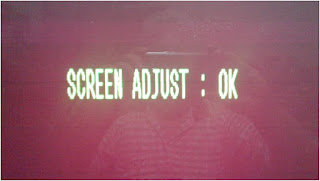

Kalau wahite balance  sudah bisa mendekati normal………lanjutkan dengan ajust screen lewat sermod.
Kemudian kalau masih memungkinkan…….coba rubah AKB menjadi “0” ( AKB aktip kembali )
Kalau ternyata tidak bisa……harus ulangi lagi cara.4 ini dari awal…..

Eeprom hasil copy yang AKB dirubah “1” mungkin bisa berasal dari pesawat mono, bisa juga stereo…….oleh karena itu jika nanti hasilnya tidak ada suara….maka perlu penyesuaian option CS atau CZ, Mono atau Stereo.







********************
