Belajar repair motherboard Lcd - seri 1

Sebagai contoh...
Pasti para teknisi sudah sering ketemu ic zig-zag pada teve CRT.......
IC tersebut merupakan gabungan antara ic Mikrokontrol (program), ic Hor/Vert osilator, Chroma (video prosesor) dan sound prosesor.....

Jika menjumpai pesawat dalam kondisi mati total (indikator tidak nyala)....maka harus diawalai dg cek bagian mikrokontrol terlebih dahulu.
Pertama yang harus diperiksa adalah "tegangan st-by".

Disini tegangan st-by membutuhkan :
- 3.3v pd pin-46
- 1.8v pd pin-43....
- 5v untuk eeprom 24c.

Jika tidak ada tegangan pada pin tersebut diatas....???
Maka yang perlu diperiksa adalah sirkit regulator yang digunakan untuk menghasilkan tegangan-2 tersebut...

Untuk mengetahui :
- pin-pin nomor mana saja yang dapat tegangan st-by?
- berapa besar tegangnnya?
- dan mana yang merupakan sirkit regulator?

Mau tidak mau kita harus punya SKEMA model tersebut.......

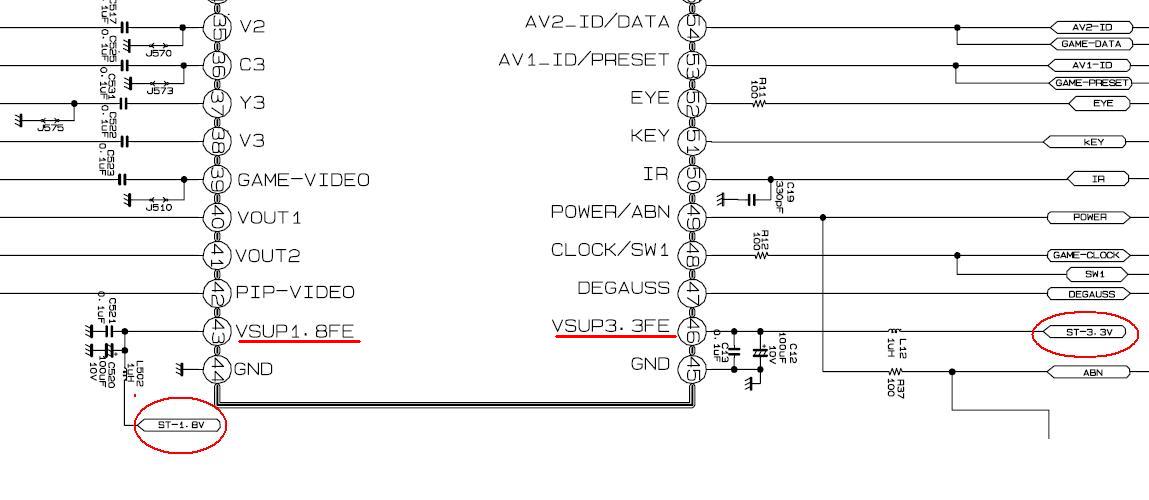

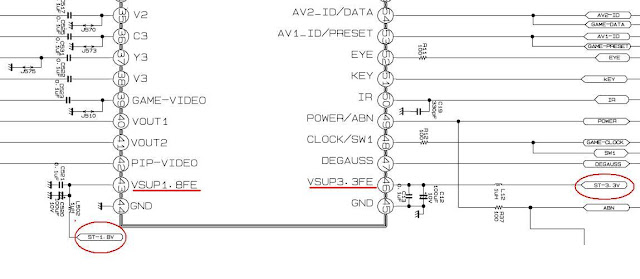

Gbr.1 Tegangan st-by bagian mikrokontrol 3.3v dan 1.8v



Gbr.2 Sirkit Regulator untuk tegangan st-by
