Cara memeriksa kabel LVDC

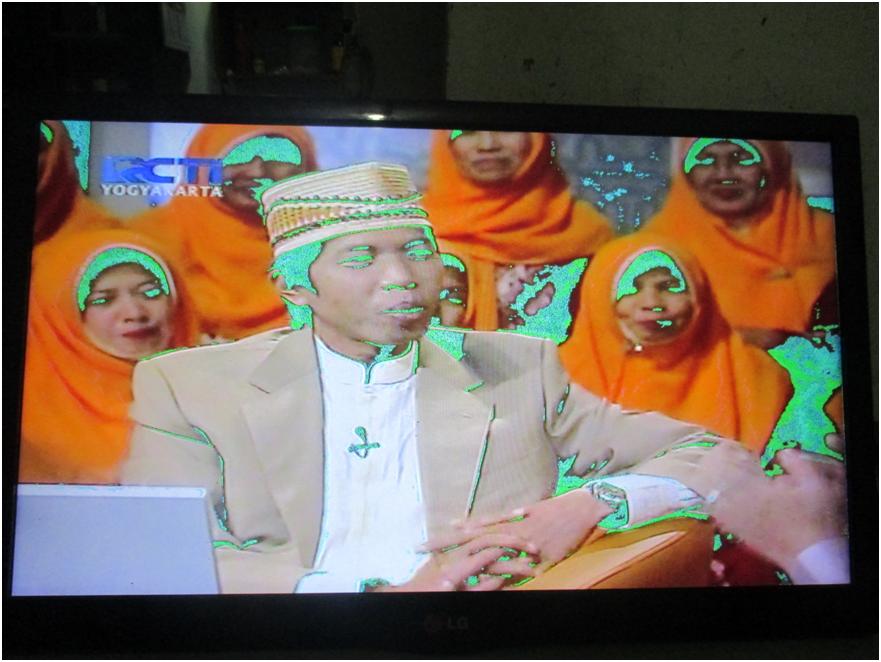

Gambar dibawah merupakan salah satu contoh yang disebabkan problem kabel LVDS ada salah satu yg kurang kontak atau salah satu ada yg putus.

LVDS adalah kependekan dari Low Voltage Differntial Signaling.

Merupakan sistim transmisi data frekwensi tinggi  dari chip digital prosesor yang akan diumpankan ke panel Tcon. Disini sinyal gambar digital merupakan tegangan yang sangat rendah, sehingga riskan menimbulkan problem gambar cacat jika ada yang sedikit kurang kontak.

Kadang walaupun kabel dan konektor telah dibersihkan, masih terjadi problem yang disebabkan masih ada salah satu atau beberapa yg kurang kontak atau mungkin malah putus.

• Sambungan data gambar terdiri dari 4 pasang kabel data (dinamakan sistim gambar 8 bit) dan sepasang data clock.
• Sambungan data mudah ditandai dengan kabel yang dipelintrir (dikelabang) atau jalur printed pada pcb  Tcon maupun matherboard yang berjejer sepasang-sepasang.

Ada macam-macam trik cara memeriksa sambungan kabel LVDS, apakah sambungan data gambar telah bagus atau belum.

1.Cek tegangan

• Ukur tegangan masing-masing sambungan data pada konektor yang ada di pcb T.con
• Semuanya harus sama…..sekitar 1.2v
• Jika menjumpai ada yang tidak sama, maka ganti ukur pada pcb motherboard.
• Jika semua sama, maka artinya ada sambungan yang putus atau kurang kontak.

2. Cek resistansi (ohm) terhadap ground

• Gunakan ohm meter posisi 1x atau 10x
• Probe merah dapat ground, probe hitam untuk ukur sambungan data.
• Ukur masing-masing sambungan data pada konektor pcb Tcon………resistansi (ohm) harus sama.
• Jika menjumpai  ada yang tidak sama, maka ganti ukur pada pcb motherboard.

3. Pengukuran langsung.

• Ukur langsung masing-masing sambungan dari kaki2 konektor motherboard  ke kaki2 konektor Tcon dengan  ohm meter posisi 1x
• Ini adalah cara cek yang paling akurat, tapi cukup sulit pelaksanaannya.

Dari cara (1) cek tegangan dan  (2) cek resistansi terhadap ground,  jika hasil pengukuran dijumpai tidak sama, maka hal ini dapat disebakan karena :

• Ada R kutu yang molor nilainya pada jalur tersebut pada pcb mother board atau pcb Tcon.
• Ada R beban 100 ohm pada pcb Tcon yang open.
• Ic chip digital prosesor rusak.

*******************
