koleksi kerusakan tv lcd/led polytron

1. Tv LCD POLYTRON TYPE PLM 32M22 gambar tidak ada suara normal

Tv LCD POLYTRON TYPE PLM 32M22 dengan keruksakan gambar tidak ada suara normal tapi kalo diliat di tempat gelap gambar putih polos tapi kadang kadang normal juga.  kesimpulan saya langsung tertuju pada bagian T.Con kemudian melakukan pengukuran di dapat Fuse ok tapi pas di ukur antara fuse ke jalur pcbnya avo meter pun seolah enggan bergerak ini dia pikirku lirik lagi dengan pandangan mata tajam dan sedikit mempesona meliat sekitaran komponen T.Con dan di dapat banyak R solderanya tipis dan kehitam hitaman. Pekerjaan pertama resolder semua komponen tersebut yang terlihat kurang soswet di jalur itu setelah selesai baru hidupkan LCD dan di lakukan pengukuran di fause terdapat tegangan normal begitupun Vgh,Vgl dan kawan kawanya terlihat normal pas di lihat ke depan rupanya lcd sudah nyala dengan logo polytron terpampang jelas .. akhirnya dengan mengucap hamdalah pekerjaan kelar..

LCD Sudah OK

T.Con

Rangkaian Dalam LCD Polytron PLM 32M22

loading...

2. LCD TV Polytron Gambar Berbayang
Kerusakan:
keluhan dari pelanggan gambar LCD TV Polytron berbayang

Perbaikan:
setelah di amati dan di cek tegangan dan fisik komponen normal semua kecurigaan jatuh pada panel lcdnya.



Tanpa basa basi time kami sekawan servis elektronik langsung ke panel lcdnya yang rusak pada sirkit row drivernya yang ada didalam panel lcd. dimana jalur sirkit row driver pada panel lcd ada 2 bagian kiri dan kanan, panel lcd kadang masih bisa digunakan dengan cara memotong salah satu jalur kiri atau kanan.
langsung saja saya praktekkan:
Saya cari dulu jalur CKV2 dan CKVB2 setelah ketemu kerik menggunakan pisau cutter jalurnya untuk memudahkan penyambungan ulang jika nantinya salah potong, setelah itu saya potong kedua jalur tersebut
saya beri conto T-CON yang di cut atau di sunat






setelah time kami bekerja 1 jam lamanya ini hasilnya ?

loading...

3. POLYTRON LCD PLM32M11 PROTECT MODE

    problem : LCD POLYTRON MODEL PLM32M11 Masuk dengan keluhan jika di onkan , lampu standby berkedip kedip, terus mati stby .

Pada Awalnya tv ini mengalami kerusakan ,pada saat ada petir. tiba tiba tv mati sendiri ,Saya menduga kerusakan ada dibagian Main UNIT atau blok Utama ,

    penyelesaian : saya datang ke SS polytron menanyakan ketersediaan Main unit ,namun pihak SS tidak bisa melayani dengan alasan Unit LCD harus diserahkan/diservice oleh pihak SS ,

Saya merasa penasaran ,lantas saya coba mencari flash bios untuk model PLM32M11 .Kebetulan ada rekan teknisi yang mau meminjamkan main unit , dan membackup file bios MX32L320D (4MB) ,lalu saya program bios nya dengan file yang baru saya ambil dari unit yang bagus .

Setelah itu dicoba di hidupkan  dan ternyata LCD polytron menyala dengan normal tdk lagi masuk ke mode protect .

     Kesimpulan :seperti pada Umumnya DVD, yang sering mengalami kerusakan pada BIOS eeprom nya ,LCD pun mengalami hal yang sama ,mengalami ERROR difile BIOS nya ,


YOU MAY LIKE:

4. LCD TV POLYTRON PLM32M32 Mati Total

 Kerusakan:

LCD TV Polytron type PLM32M32 yang menurut si empunya,kadang mau hidup,kadang nggak mau ON sama sekali dengan kondisi led indikator mati,kadang mau ON tapi sebentar kemudian mati lagi led indikatornya.

Perbaikan:

                        Melihat dari keluhannya saya menduga permasalahan ada pada blok powerboardnya,sayang sekali saya lupa untuk mencatat spesifikasi dari powerboardnya,karena posisinya sedang service panggilan dan waktu menjelang malam sekitar pukul 20.30WIB.Pengecekan dan pemeriksaan pun saya lakukan di blok powerboardnya,mulai dari solder ulang,pengukuran diode dan zener,pengukuran nilai R baik yang gede maupun yang R SMD,elko,capasitor,dan transistor serta FETnya,semuanya normal kecuali satu transistor yang menggoda saya untuk mencopotnya,yaitu T504 = C1815,karena melihat dari PCB di sekitar kaki-kakinya yang agak gosong itulah yang menggoda saya untuk mencopot dan mengukurnya.

Setelah di ukur dengan avometer ternyata di antara kaki-kakinya sudah pada nyambung semua,pergantian pemain pun di lakukan dengan transistor yang baru,pasang dan solder kembali.

              Kabel-kabel koneksi pasang kembali dan siap-siap untuk pengetesan dan M@K CRAAAAK.....lampu led indikator sudah mau menyala,kemudian pencet tombol power di side panelnya dan M@K BYAAAAK......lampu backlight menyala dan menongolah logo POLYTRON nya.Alhamdulillah ya Alloh,semua karena ridhomu,finish sudah pekerjaan hari ini.Oke rekan-rekan semua dalam menghadapi kasus-kasus service TV dan LCD janganlah dulu berpikir yang susah-susah,pikir yang ringan-ringan saja dulu,insya Alloh ada petunjuk,SUKSES buat sampean-sampean SEMUA,Wassalamu Alaikum.

Penting!!!

Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

5. LCD POLYTRON PLM 32B21 MATI TOTAL

Kerusakan:

Dapat servisan Polytron LCD 123 dengan type PLM 32B21 dengan gejala kerusakkan lampu standby mau menyala merah begitu power tv di hidupkan lampu standby mati tapi tv juga nggak mau hidup.

Blok power supply

Perbaikan:

Setelah tv di buka terlihat ada beberapa komponen tv yang terbakar (FET,resistor,dioda) .Setelah baca-baca di internet baru tahu kalau yang terbakar blok inverter.

Blok modul

Daripada pusing mau ganti satu set atau di perbaiki iseng jalur yang terbakar aku tetiti ternyata bukan regulator utama ,iseng jumper J529 ku lepas dari PCB lalu tv kuhidupkan ternyata mau menyala normal.Komponen yang terbakar seperti FET dan IC511 mending di lepas saja.

Semoga pengalamanku ada manfaatnya buat rekan-rekan semua.

6. LCD TV POLYTRON NO START UP

Kerusakan:

LCD tv Polytron kita coba hidupkan? Sesaat LCD bisa hidup tapi tak lama kemudian LCD-nya kembali Standby.

Perbaikan:

Seperti biasa kita mulai pemeriksaan pada rangkaian power supply-nya. Yang kita periksa adalah pada bagian output tegangan dari power supply dengan besaran 5 volt.Hasil yang kita dapatkan tegangan mengalami penyusutan, maksudnya tidak stabil. Jadi inilah penyebab utama LCD tidak bisa Start UP.

Tegangan jadi tidak stabil karena fungsi filter yaitu Capasitor mengalami perubahan kapasitas, lebih mudah kalau kita bilang dengung kalau di dunia Amplifier. Penggantian tentunya harus segera kita lakukan,untuk melakukan hal ini kita mesti melepaskan Alumunium pendingin terlebih dahulu.

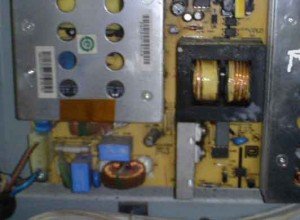

Setelah Alumunium kita lepaskan barulah bisa kita ganti Capasitor yang mengalami kerusakan, berikut model power supply-nya:

Capasitor yang di gunakan untuk filter tegangan 5 volt adalah 1ooouF/35 volt.Setelah proses penggantian Capasitor selesai kini kita coba kembali menghidupkan LCD-nya? Hasilnya Alhamdulillah LCD sudah kembali normal.

7. TV LED POLYTRON TIPE PLD 32T700 GAMBAR KELUAR SEBENTAR

Kerusakan:

kedatangan LED POLYTRON TIPE PLD 32T700 dengan kerusakan awal pas dinyalain gambar ada baru keluar tampilan polytron terus hilang tetapi hilangnya gambar tidak diikuti dengan suaranya. suaranya tetep ada..

Perbaikan:

saya pertama mengira keruksakan rangkaian blackligt yang berada di power suplay tapi ternyata salah karena setelah melakukan pengecekan tegangan untuk lampu lednya normal ...cek lampu led nyala semua tapi yang heran jika sudah dipasang dengan rangkaian conventer blacklainya tetep lampu nyala sebentar. penasaran akhirnya saya ganti semua rentetan lampu led semunya setelah dilakukan pergantian cling lampu led huidup normal dan LED pun nyala akhirnya setelah sekian lama bergelut melakukan pengerjaan di dapat juga hasil maksimal semoga bermanfaat

8. TV LED POLYTRON Suara Ada Gambar Tidak Ada

Kerusakan:

LED POLYTRON dengan kerusakan awal tidak ada gambar suara normal.

Perbaikan:

setelah melakukan pengecekan untuk tegangan lampu lednya normal kemudian langkah petama yaitu membuka panel LED untuk mengecek keberadaan lampu led karena terlihat kejanggalan yaitu tegangan normal tapi kok gak mau nyala sama sekali sekian lama bergelut melakukan pencarian akhirnya di dapat dua lampu led yang mati kemudian lakukan penggantian test drive cling akhirnya LED pun nyala seperti sedia kala dengan gambar dan suara normal ...

9. LCD TV Polytron gak dapat siaran

Obeng sudah di tangan dan terus mencari lubang-lubang baut sana kemari akirnya lepas juga tutup TVnya

dengan penuh gembira kami pun langsung melepas tuner yang kami perkirakan

langsung dengan penuh kegembiraan kami pun langsung menyolokkan seteker ke stopkontak

dengan hati berdebar-debar dan kami mencoba memprogram TV yang baru saja ganti tuner ehhhhhhhh ternyata sama saja, gak ada perubahan sama sekali

kamipun gak pantang menyerah terus dan terus mencari penyebab kerusakan gak dapat siaran

dengan penuh kesabaran dan ketelatenan akirnya kami pun menemukan kerusakan pada IC IF

allhamdulilah . . . . akirnya jadi juga
