Panasonic china 32" lampu BL mati protek

Panasonic lcd china 32 BL tidak nyala......

Cek ternyata saat dihidupkan pertama kali........BL sempat nyala "ketip" sesaat....
Cek teg BL_on.......ada terus....
Pikir problem lampu BL.......langsung aja bongkar panel...
Cek semua lampu BL...OK semuanya.....
Wadouw.........mumeeet dulu nih....mesti perlu MIKIR...

Biar enak analisa dan kerjanya.....lampu BL set  dan Mb copot aja.........asembling diluar.....
Kalau diamati seksama........saat nyala ketip sesaat....sepertinya lampu BL nyala “terlalu terang”......sehingga mati protek......

Mikir dulu.......
Ada beberapa macam protek disini...
1. Protek jika lampu BL ada yang open (ada yg BL putus)
2. Protek jika Lampu BL over current….misalnya karena ada bebarapa lampu BL yg short
3. Protek OVP tegangan dc-dc step-up over…....

4. Protek pembangkit tegangan tinggi BL….arus FET dc-dc step-up driver …over (OCP)

(1) Jelas bukan..
(2) Mungkin arus lampu BL terlalu over.....coba "CUT" jalur serial lampu BL...trus dipasang seri R ( coba2 pakai 15 dan 30 ohm 2w).....tetap mati protek.
(3) Cek nilai R1 dan R2 normal semua...berarti bukan protek OVP
(4)....FET driver Over curreent......Untuk mengurangi arus FET maka dapat dilakukan dengan memperbesar nilai R yang ke arah ground. Karena disini digunakan 4bh R yang diparalel......maka sy coa lepas 2bh........

Alhamdullillah......tidak mati protek lagi......
Ukur tegangan yang bekerja pada salah satu lampu BL....terukur 3v....
Wis pas......kira2 udah aman....pasang gini aja...

*********************

Dibeli TV led rusak Cimahi, Cimareme, Padalarang, Bandung Barat

Menerima tv led/lcd rusak dengan harga pantas, tawarkan ke WA 08156043654 di jemput

LG pakai NTP7513 dan XD6481 No Sound.

Suply Vcc 19v dan 3.3v normal.

• Cek tegangan pada kaki-kaki speaker out ic NTP7513 “nol” semua……..

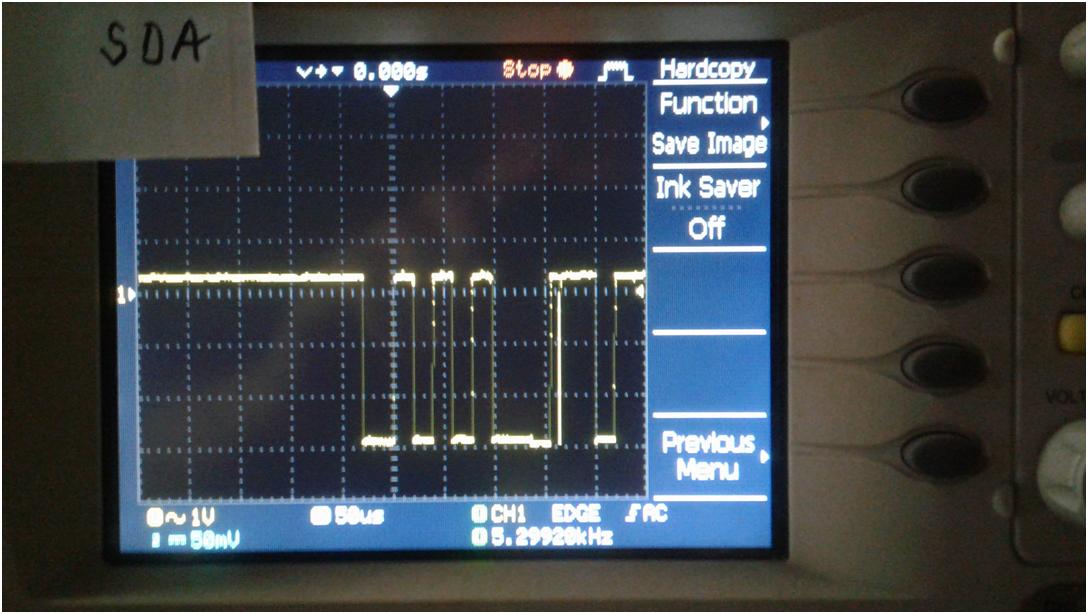

• Cek semua data suara input pakai osiloskop.......hadir semua.
• Cek lewat kontrol "menu"...kontrol speaker…sudah pada posisi “On”

Ini menunjukkan problem pada ic Audio…………mumeeeet……Apalagi yang mesti diperiksa ?

Ditunda dulu…

Tunggu sampai ada pesawat sejenis yang sama masuk ke tempat service……untuk perbandingan.

Hasilnya…….. perbandingan antara pesawat yang rusak dengan yang normal.

• Bentuk pulsa2 scope sama.
• Tegangan2 hampir semuanya sama….kecuali pin-12 FAULT ic NTP7513…….Pada pesawat normal 3.6v sedang pada pesawat yang rusak hanya 1.3v……..

Optimis problem hampir diketemukan.

Lepas R1 dan R2 seperti gambar.

Cek ricek pakai ohm meter…….ternyata jalur printed antara R1 dengan R2 setengah short dengan ground.

Tanpa dipasang R1 dan R2…..coba pesawat….Alhamdullilalah suara langsung nongol.

******************
