Tv LCD/LED LG Start Trouble

LCD TV LG 37LG53FR START TROUBLE

Diagnosa

LCD TV LG 37LG53FR awal kita hidupkan semuanya terlihat normal-normal saja, tidak ada masalah ditampilan gambar serta suaranya yang menjadi masalah adalah ketika kita matikan dengan remote dan ketika kita coba hidupkan kembali,, LCD sama sekali tidak mau hidup.

Model LCD TV LG :



Apakah yang menyebabkannya ? segera kita selidiki .

PSU/ power supply unit menjadi rangkaian pertama yang mesti kita periksa dan untuk mempermudah kita bisa lihat parameter yang tertera di PCB disana ada poin-poin besaran tegangan yang dikeluarkan PSU. PSU yang ada di LCD TV secara umum ada 2 varian yaitu :
1 PSU untuk sistem control dimana ini terhubung ke mainboard/ logicboard

2 PSU untuk sistem penaik tegangan/ inverter

PSU untuk sistem control jika kita masukan aliran listrik maka akan langsung hidup sedangkan untuk PSU untuk sistem inverter baru akan hidup jika maiboard/logicboard memberi sinyal on. Untuk kasus kerusakan yang dialami LCD TV LG ini memang ada dibagian PSU untuk sistem inverter ini kita ketahui setelah kita lakukan pengukuran dan kita dapatkan tegangan B-up untuk sistem driver dalam kondisi tersedia yaitu 15 volt . Ic yang digunakan type NCP1396AG dan untuk mendapatkan suku cadang ini kita mesti pesan dari luar. Posisi Ic di mainboard bisa kita pada gambar berikut :



Setelah menunggu beberapa minggu alhamdulillah pesanan Ic NCP1396AG sampai dan langsung kita pasangkan , proses pelepasan kita gunakan solder uap karena Ic dilekatkan lem dibagian bawahnya. Untuk pemasangan Ic NCP1396AG kita gunakan solder biasa. Kini saatnya kita lakukan pengetesan, kita pasangkan semua kabel penghubung dari PSU untuk kedua rangkaian yaitu mainboard serta inverter selanjutnya kita masukan aliran listrik dan kita tekan tombol power di remote ? hasilnya Alhamdulillah semuanya sudah kembali normal, LCD TV LG 37LG53FR sudah berfungsi seperti sedia kala.

loading...

sumber:
www.hamimservis.com

TV LCD POLYTRON PLM2230R MATI TOTAL

Diagnosa

LCD TV Polytron plm2230r jika kita masukan aliran listrik terlihat tidak ada tanda-tanda kehidupan, ini kita lihat dengan tidak menyalanya lampu indikator.

Model LCD TV Polytron :



Apakah yang menyebabkannya ? segera kita selidiki.

Untuk mengetahui penyebab kerusakan langsung kita buka LCD TV-nya dan pemeriksaan awal kita alamatkan dibagian PSU/ power supply unit. Komponen utama yang menjadi fokus kita adalah capasitor, sering terjadi masalah disini dan memang benar capasitor sudah dalam kondisi menggelembung. Tampilan PSU- bisa kita lihat pada gambar berikut :





Posisi capasitor tertutup oleh alumunium jadi untuk melakukan penggantian kita mesti lepaskan terlebih dahulu alumuniumnya, seperti ini tampilannya :



Capasitor bernilai 1000uf/25 volt dan setelah kita lakukan penggantian kini kita coba hidupkan LCD TV Polytron dan hasilnya alhamdulillah semuanya sudah kembali normal.

loading...

sumber:

Tv LCD/LED Toshiba Ganti Logicboard/Mainboard

LCD TV TOSHIBA 32PB10E GANTI LOGICBOARD

LCD TV Toshiba sudah dalam kondisi yang sangat parah yaitu layar LCD pecah dan untuk logicboard juga dalam kondisi rusak. Sangat melelahkan untuk mencari logicboard pengganti kalau untuk layar LCD kita sudah dapatkan terlebih dahulu, hampir setengah tahun akhirnya baru bisa kita dapatkan logicboard pengganti . Sayangnya type logicboard pengganti tidak sama persis seperti bawaan aslinya, kalau dilihat sekilas hampir sama yang sedikit membedakan untuk soket lineout ke panel LCD. Type logicboard pengganti yaitu untuk model 32PS10V sedangkan bawaan aslinya 32PB10E, jadi untuk mengetahui bisa atau tidaknya kita lakukan percobaan.

Tampilan logicboard 32PB10E :


Untuk mengetahui perbedaan apa saja atau trik apa saja yang harus kita tempuh maka disini kita coba adakan persamaan, hal yang membedakan ada 2 yaitu :

1 Soket untuk panel
2 Soket dc in 13 volt

Untuk soket kita mesti pindahkan, ini kita ambil dari logicboard lama dan kita pasangkan di logicboard baru, seperti ini tampilan setelah kita pindahkan:



Untuk dc in 13 volt ini mesti kita lakukan penjumperan karena pada logicboard lama pin 3 dan 4 dalam kondisi terhubung sedangkan di logicboard baru tidak terhubung, seperti ini tampilannya :



Setelah kedua langkah tersebut kini kita coba hidupkan LCD Toshiba dan hasilnya Alhamdulillah semuanya sudah kembali normal. Proses perbaikan ini sangat menguras kantong alias mahal , paling tidak terbayarkan karena bisa dinikmati hasil gambar dan suaranya.

loading...

sumber:
www.hamimservis.com

Tv LCD/LED Samsung Susah Start

LCD SAMSUNG LA32S81B SUSAH START

Diagnosa

LCD Samsung LA32S81B jika kita coba hidupkan terkadang langsung mau terkadang juga tidak mau, lampu indikator tampak berfungsi dengan normal/ susah start lebih singkatnya.

Model LCD Samsung:



Apakah yang menyebabkannya ? segera kita selidiki.

Power supply menjadi sasaran utama untuk diadakan pemeriksaan, setelah kita lepaskan casing dengan jelas kita lihat ada beberapa capasitor mengalami perubahan bentuk/ kembung. Segera kita lepaskan capasitor dan kita pasangkan capasitor baru, nilainya 1000uf/50 volt. Setelah selesai kita coba hidupkan power supply, hasilnya power supply tetap tidak ada output untuk supply ke inverter, kalau untuk sistem logic control tegangan supply terukur normal yaitu 5 volt. Kita adakan pengukuran di area primer power supply poin hanya bagian ic switching untuk inverter, tegangan b-up 15 volt terukur normal.
Dari hasil pengukuran semuanya terlihat baik, dari transistor fet sampai capasitor filter maka tahap lanjutan kita lakukan pengukuran untuk sistem control tegangan. Tegangan output terbesar yaitu 24 volt sebagai pengunci dan disini digunakan ic TL431 dan hasil pengukuran sebenarnya tidak ada masalah cuma ada lem yang menempel di kaki ic TL431. Lem ini yang menjadi penyebab kerusakan yaitu terdapat hambatan seperti resistor dan karena ini ic TL431 tidak berfungsi dengan baik.

Posisi ic TL431 di mainboard :



Perbaikannya adalah dengan melepaskan ic TL431 dan membersihkan sisa lem yang ada diarea ic TL431, disini karena lem agak keras saat kita lepaskan ic TL431 kakinya patah 1 ya jadi ganti dengan ic yang baru. Kini saatnya kita hidupkan power supply tanpa beban dan pinout untuk power on-off kita hubungkan dengan tegangan 5 volt, hasilnya power supply sudah terlihat berfungsi dengan baik, kita ukur tegangan untuk supply inveter 24 volt. Kita matikan dan kita pasangkan semua pinout power supply ke logicborad dan inverter dan kita hidupkan lagi, alhamdulillah semuanya telah kembali normal

loading...

sumber:
www.hamimservis.com

Tv LCD/LED LG Mati Total

LCD TV LG 32LK331 MATI TOTAL

Diagnosa

LCD TV LG 32LK331 dalam kondisi mati-total , sama sekali tidak ada tanda-tanda kehidupan.

Untuk mengetahui kiranya ada dibagian mana penyebab kerusakan segera kita buka LCD TV-nya, ternyata sudah tidak komplit isinya. Rangkaian PSU/ power supply unit sudah tidak ada, pantas saja jadi mati-total, dan untuk memperbaiki ini tentunya mesti beli 1 modul. Ada sedikit kesukaran mengingat kita tidak mempunyai contoh PSU jadi kita coba browsing via Google dan alhamdulillah akhirnya ketemu juga.

Untuk contoh PSU memang kita sudah dapat yang mesti kita ketahui adalah besarnya PSU apakah nantinya sesuai dengan posisi di rangka saat kita pasangkan. Untuk yang satu ini caranya hanya dengan mengukur panjang dan lebar posisi baut, kita menggunakan media timah solder biar simpel. Harga PSU dalam kisaran 400-450 ribu, dan poin utamanya adalah menyamakan output dari PSU dengan kebutuhan Logicboard.
Untuk type Logicboard yang digunakan membutuhkan supply tegangan 3,5 volt dan 24 volt jadi ini harus sama jangan sampai salah, akan sangat fatal bila itu sampai terjadi. LCD TV LG ini memang sudah dari bengkel servis jadi agak sedikit cemas apakah akan berjalan lancar bila kita pasangkan PSU baru. Alhamdulillah setelah kita pasangkan PSU baru semuanya berfungsi dengan baik, tidak ada  masalah baru.



Untuk kasus seperti ini mungkin tidak susah karena tinggal beli 1 modul, hanya sedikit pengetahuan yang mesti kita ketahui yaitu pastikan tegangan output PSU sesuai dengan kebutuhan Logicboard, di papan PCB bisa dengan jelas kita lihat poin-poinnya.

loading...

sumber:
www.hamimservis.com

Tv LCD/LED Polytron Gambar Ada Suara Tidak Ada

LED TV POLYTRON PLD24D301 NO SOUND

Diagnosa

LED  Tv Polytron jika kita hidupkan tampilan gambar dilayar tampak baik-baik saja ( normal ) , yang menjadi masalah adalah saat kita besarkan volume ? suara di media speaker sama sekali tidak terdengar.

Model LED Tv Polytron :



Apakah yang menyebabkannya ? segera kita selidiki.

Pemeriksaan awal selalu kita mulai dengan mengukur tegangan supply karena masalah ada dibagian audio maka kita lakukan hanya dibagian audio saja. Tegangan supply ternyata ada/ tersedia yaitu 12 volt , tapi kenapa amplifier seperti tidak bekerja ? tahap lanjutan kita ukur tegangan untuk kanal output speaker dan hasilnya tegangan juga ada dibagian ini, untuk line out disini terpasang 2 buah capasitor.
Tampilan area penguat amplifier LED tv Polytron :



Hasil setelah kita lakukan pembacaan diagram barulah kita ketahui telah terjadi proses mute, dengan kejadian ini sudah pasti suara tidak dapat kita dengar. Solusi kali ini yang kita gunakan adalah dengan melepaskan sistem mute-nya saja, caranya dengan melepaskan 1 buah transistor model smd ( kecil ), posisi transistor bisa kita lihat pada gambar berikut :


Setelah kita lepaskan transistor tersebut maka sistem mute menjadi off, kini LED tv Polytron sudah bersuara kembali. Alhamdulillah permasalahan kali ini bisa terselesaikan, tambah lagi ilmu baru terima kasih YA ALLAH.

loading...

sumber:
www.hamimservis.com

TV LCD/LED LG LAYAR GELAP

1. LCD TV LG 32LH20R LAYAR GELAP

Diagnosa

LCD LG 32LH20R jika kita hidupkan hanya terdengar suaranya saja, saat awal sempat kita lihat lampu backlight menyala tapi hanya kedip saja .

Model LCD tv LG :



Apakah yang menyebabkannya ? segera kita selidiki .

Servisan kita kali ini kita dapatkan atas informasi bapak edoy , barangnya ada di hotel dan kita mesti datang kesana. Saat kita lakukan pemeriksaan kita berasumsi yang rusak lampu CCFL ( neon ) karena saat kita periksa inverter tampak tidak ada masalah. Kita lakukan pemeriksaan lampu CCFL dan proses ini sangat beresiko karena mesti angkat layar LCD, secara hati-hati sekali kita angkat supaya lampu bisa kita lihat. Lampu CCFL yang digunakan model U dan kita coba pasangkan model C dan ternyata setelah kita pasangkan tetap saja hasilnya sama ( lampu neon tidak mau hidup ).

Karena hasilnya sama maka kita coba teliti lagi modul inverter , satu persatu komponen kita ukur dengan multitester dari dioda– resistor sampai dengan transistor fet. Untuk memudahkan proses pelacakan maka kita hidupkan inverter dan kita ukur tegangan feedback inverter, hasilnya 1 kanal ada perbedaan ( ada 8 kanal secara keseluruhan ). Sistem feedback memakai capasitor ukuran 5pf/6kv dan komponen yang rusak bukannya capasitor ini melaikan Resistor untuk sistem fuses nilai o ohm bentuk SMD ( kecil ) dan ini menempel di alur PCB searah dengan capasitornya.

Inverter unit LCD tv LG 32LH20 :





Solusi yang kita terapkan hanya dengan menyambungkan timah solder ( bypass ) dan hasilnya Alhamdulillah lampu CCFL bisa hidup lagi dengan normal

loading...

2. Suara Ada Gambar Tidak Ada LED LG 32
Diagnosa

LED LG saya hidupkan , pasangkan antena ? tampilan layar terlihat gelap ( tidak ada gambar tapi lampu backlight hidup ) dan suaranya terdengar ( ada ).

Pemeriksaan awal saya lakukan di area T-con , IC TPS 85175 kalau saya pegang panas sekali,,, nah kalau saya lepaskan soket yang terhubung ke panel , IC TPS 85175 hanya hangat saja. Saya ambil mutitester dan coba ukur tegangan yang terhubung ke panel, tegangan yang masuk 0.5 volt ( seharusnya 3,3 volt ). Saya ukur hambatannya ternyata konslet , dan ini disebabkan oleh capasitor ( filter ). Saya angkat capasitor itu dan saya ukur ulang , hasilnya normal

tampilan T-con



Setelah penggantian capasitor , saya pasangkan kembali soket dan saya tes… hasilnya alhamdulillah

loading...

sumber:
www.hamimservis.com

LG layar blank, BL dan suara normal

LG 24 chasis LW45A

Katanya sudah di vonis panel rusak....BL nyala...suara normal

Cek tegangan2 Tcon kok sptnya normal.....

Coba cek resistansi jalur2 sinyal "data gambar"....satu demi satu...

(posisi ohm 1x, probe merah dpt ground)

Lho kok ada salah satu yg beda......(lebih kecil)

Lepas kabel LVDS....tetap sama saja....

Curiga ic XD rusak.......

Harap2 cemas....semoga panel tdk rusak.......

Klo tdk beruntung, bisa rugi XD, karena utk lepas XD sy biasa main potong kaki2nya dulu....

Setelah penggantian XD.....Alhamdullillah.....ini yang namanya rezeqi awal pagi hari ini.

******************

Service tv Cimahi 081221166345

Hr ini jadwal service tv tabung di Cimahi (Cigugur) merk sharp 20"
Alhamdulillaah langsung Kelar

Service tv Cimahi 081221166345

Samsung slim ada suara no pic
Gejala CRT(layar) lemah
Solusi naikin dikit teg heater, naikin cathoda level

Cangkok sirkit Sound IF Lcd

Toshiba jadul AV26
Problem NO SOUND.....gambar baguuuuusssss....

• Audio amplifier OK
• Sinyal output FM5.5 OK (cek pakai osiloskop)

Kesimpulan Stereo Sound Prosesor yang ada di dalam ic chip yg rusak tidak kerja.....
Setelah pelajari komponen2...dan cek datasheet......dan konfirmasi dgn konsumen...

• Cari rosok mesin teve jadul yg masih belum adopsi sistim sda/scl........diambil bagian SIF (Sound IF) dan FM 5.5Mhz detektornya aja......
• Dapat bekas panasonic yang menggunakan ic M52304........(trus digergaji bagian ic dan komponen pendukungnya aja).
• Achirnya suara bisa bernyanyi lagi...walaupun hanya mono....Alhamdullillah...


Dipasang seperti ini....
Karena fungsi volume kontrol ada didalam ic chip, maka perlu nambah VR manual.

Catatan :
Kadang fungsi volume kontrol ikut dalam ic audio-amplifier. Kalau seperti ini maka beruntung tidak perlu nambah VR manual.

*********************

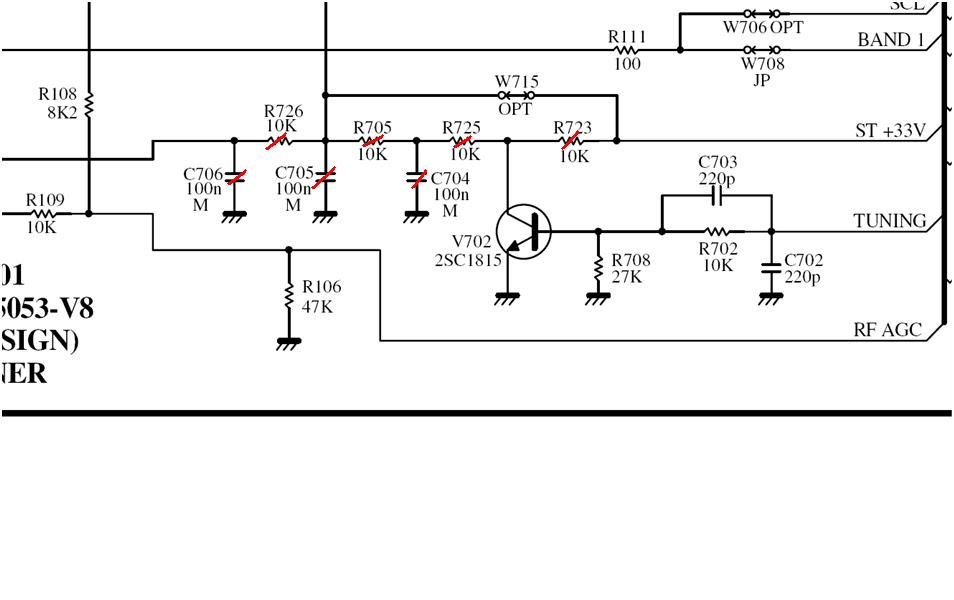

TV China chanel lama2 geser.

Paling sering disebabkan :

1. Kalau menggunakan coil AFT, coil korosi
2. Atau disebabkan komponen2 yang ditandai garis merah seperti pada gambar ada yg nilainya berubah atau bocor.



************************

Mengenal komponen smd SOT23-6 "current limiter".

Pada teknologi lcd komponen ini biasanya digunakan untuk “membatasi” arus output suply ke USB, seumpama jika sampai terjadi kerusakan atau short.....

Sebagai contoh kami berikan tipe TPS2553.....

• Yang mempunyai karakteristik :
• Tegangan kerja bisa digunakan pd 2.5v hingga 6v
• Arus limiter bisa diajust dari 75mA hingga 1300mA,  yang ditentukan oleh nilai R pd pin-ILIM
• Jika arus over maka pin-FAULT akan berubah tegangannya dari 3v menjadi 0v sebagai info protek



 Kami berikan pula disini data beberapa current limiter tipe TPS20xx

*************************

Polytron FS7UM habis ganti jebol lagi.

Power suply polytron pakai FS7UM……..setelah penggantian FET tersebut beberapa hari jebol lagi….

 Kemungkinan masalah pada sirkit  “OVER CURRENT PROTEKTOR”

FET agar dapat bekerja mesti dapat tegangan bias pada kaki Gate sekitar 4v (…..diukur ketika FET dilepas) dari tegangan 300v lewat R531, R532, R528.

Pada kondisi normal tegangan pada  paralel R526//R527 kurang dari 0.7v (………berdasar rumus V = I x R).

Sehingga T508 “off” dan T507 juga “off”.

Seumpama ada masalah - sehingga arus FET naik melebihi normal, maka parallel R526//527 tegangan akan melebihi 0.7v.

Akibatnya T508 akan “on” dan T507 juga akan “on”……

Tegangan bias Gate akan hilang dishortkan ke ground lewat T507, R525 dan parallel R526/527.

Karena tdk ada tegangan bias pada Gate, maka arus FET dari Drain ke Source akan di stop….

Dan FET terhindar dari keruskan jebol.

Maka jika FET sering jebol periksa komponen2 yang ditandai garis merah.

*******************
