Kali ada panggilan service di daerah cimahi Lcd 32"
panasonic lama dengan keluhan gambar slow motion, bayang-bayang tp bukan doble image, setiap ada pergerakan ada buntut dibelakan gerakan, kerusakan seperti ini dusebbkan gangguan pada layar, open cell atau layar kaca kehilangan teg Von atau vgh, ada jalur yg putus di dlm kaca, untungnya masih bs diatasi, umpama gagal diatasi solusinya may gk mau hrs ganti panel dng beaya 1,7jt

Setelah perbaikan tv pun normal kembali

Service tv panggilan Bandung

Service tv tabung juga masih dilayani

LG slim 21 problem protek nyala sebentar terus standby

Hasil pengecekan permasalahan penybb tv ini protek bagian vertikal bermasalah, setelah diperbaiki bagian yg bermasalah tv pun kembali normal

Memahami sirkit EW

Beberapa catatan tentang EW.

Klo pesawat belum pernah di-otak-atik teknisi lain, jangan melakukan sermod adjustment.

Data ajustment EW  hampir tidak mungkin berubah sendiri

Test sirkit EW.

Coba short dan open Tr EW.

Tr EW di-short. Kalau tidak melebar berarti jalur garis merah ada yang putus.

Tr EW di-open.  Kalau tidak mau menyempit kemungkinan adalah. 1) diode EW bawah D501 short, kapasitor resonant bawah C437 short, atau kapsitor “S” C442 nilai menurun

Layar melebar , melengkung bagian pinggir, logo siaran sebagian tdk nampak.

Dapat disebabkan :

Tr Q309 short,

Diode EW D501 yang bawah short

Kapasistor resonant yang bawah C437 short.

Kapasitor  “S” C442 yang nyambung ke def yoke nilai menurun (cek pakai kapasitan meter)

Layar menyempit dan bagian pinggir melengkung.

Tr Q303 open.

R301 atau L301 putus.

Jalur  garis merah dari Kolektor Tr EW ke Diode EW ada yang putus.

Tr EW panas, bagian pinggir melengkung

Coil  L301 short atau kebakar. Diperiksa pakai ESR meter jarum menyimpang full kekanan (kalau coil normal, maka  jarum tidak menyimpang).

EW sulit diajust dapat disebabkan.

 Nilai data adjustment Hor size terlalu kecil atau nol. Normal minimal 30 atau kalau pakai VR posisi tengah2 dulu.

Elko C301 pada sirkit EW kering (cek pakai ESR meter)

Kapasitor resonant C438 atau C437 pernah diganti dgn nilai yang tdk sama.

Pada  CRT slim, komponen sirkit EW semua di cek normal, tetapi layar tetap meyempit dan melengkung, dapat disebabkan ada kapasitor milar sekitar flyback yang nilainya berubah turun (cek nilai pakai kapsitant meter).

Toshiba layar besar mempunyai sirkit EW yang berbeda.  EW tidak fungsi dapat disebabkan karena tidak ada suply tegangan 26v.

********************

Modifikasi Led BL dengan Gacun

Coba2 modifikasi BL Inverter LG 32LN5100 dengan Gacun.

BL menggunakan 19 bh lampu led…..

Seumpama satu led dikerjakan pada  tegangan 3v, maka yg diperlukan adalah Inverter dg tegangan output 3 x 19 = 57v

Gacun menggunakan ic driver 3843……sesuai datasheet  ic ini membutuhkan tegangan minimal 8.5v dan maksimal 30v.

R220K dilepas, kemudian Vcc kami sambung langsung ke suply 12v dari modul power suply.

Sedang kabel hitam dan merah disambung seperti gambar.

• Coba nyalakan tanpa beban dulu (takut klo over bisa merusak lampu BL…)……..Uppsss!!! posisi AVO 120v jarum mentok…..walaupun posisi VR minimum.
• Coba kasih beban lampu dop 100w…..Uppppssss!!! Tegangan langsung drops jadi 63v…..

Walaupun berani langsung pasang……….karena satu lampu berarti dpt tegangan 63 : 19 = 3.2v

Tapi ini sy pandang masih terlalu tinggi…….

Pada posisi BL 80% kalau sy ukur umumnya tegangan BL kurang dari 3v………….

• Coba modif R 0.22 pd gacun dirubah menjadi 1.8 ohm/2w…….
• Tegangan output bisa turun menjadi 53v………Yeah !!! Rasanya ini sudah pas……..atau cukuplah.
• Demi aman dan biar awet…….sambungan lampu BL yg kearah ground kami pasang R 20 ohm/2w….hasilnya tegangan konektor BL jadi 52v

Test………tidak ada komponen yg panas……

Alhamdullilah……..

Disini tdk perlu dibuatkan rangkaian BL on_off, karena tegangan 12v sudah ikut Power on-off.

Catatan :

• Kalau BL pengin lebih terang maka R 0.22 ohm pada Gacun dapat dimodif pakai nilai 0.5 sampai 1.5 ohm.
• Jika Gacun menggunakan ic 3842, maka  membutuhkan tegangan Vcc minimal 16v dan maksimal 30v

***********************

Tv LCD/LED LG Hidup Mati Sendiri

LCD TV LG 32LK450 HIDUP-MATI SENDIRI

Diagnosa

LCD TV LG 32LK450 jika kita hidupkan pertama kita lihat normal ( ada gambar serta suara ) , tapi tidak lama kemudian mulai terjadi permasalahan yaitu tv mulai hidup lalu mati lalu hidup lagi ” begitu seterusnya.

Model LCD TV LG :


Apakah yang menyebabkannya ? segera kita selidiki .

Permulaan pemeriksaan kita lakukan di area PSU ( power supply unit ) , seperti biasa kita lihat saja dulu apakah ada Capasitor/ ELCO yang melendung ( kembung ) dan ternyata semua Capasitor baik-baik saja. Untuk tahap lanjutan kita coba masukkan aliran listrik dan kita lakukan pengukuran , tegangan untuk sistem logic sampai dengan tegangan untuk sistem backlight. PSU ( power supply unit ) untuk area logic terukur normal dan untuk area backlight terlihat ada kejanggalan, tegangan saat awal normal yaitu 24 volt dan 12 volt lalu tak lama kemudian mulai terjadi drop lalu full lagi. Tampilan PSU LCD TV LG 32LK450 :





Setelah selesai maka kita vonis IC L6599AD sebagai penyebab kerusakan, ic ini sebagai driver control untuk sistem PSU area backlight dan audio. Sayangnya perlu waktu untuk mendapatkan ic ini , ditempat kita tidak ada maka kita pesan diluar. Setelah sampai kurang lebih 2 minggu maka langsung kita pasangkan dan hasilnya alhamdulillah PSU untuk tegangan 24 volt dan 12 volt sudah normal kembali, LCD TV LG 32LK450 telah sembuh penyakitnya .

loading...

sumber:
www.hamimservis.com

Tv LCD/LED Polytron Mati Total

1. LCD TV POLYTRON PLM3219 TIDAK MAU HIDUP

Diagnosa

LCD TV POLYTRON PLM3219 saat kita coba hidupkan , terlihat tidak ada tanda-tanda kehidupan” lampu indikator tampak tidak menyala.

Model LCD TV POLYTRON :



Apakah yang menyebabkannya ? Segera kita selidiki .

Untuk memulai perbaikan maka bagian awal yang mesti kita periksa rangkaian PSU ( Power supply unit ),, area filter menjadi acuan utama yaitu komponen Capasitor”  sayangnya semua capasitor masih kondisi bagus, tidak tampak perubahan fisik. Memang tidak selalu perubahan fisik menjadi tanda kerusakan capasitor, terkadang dengan fisik baik bisa saja capasitor itu telah rusak . Ketelitian sangat diperlukan untuk yang satu ini, untuk mempermudah kita mesti gunakan alat bantu ? ESR ( Equivalent Series Resistance ) namanya. Kita lanjutkan pemeriksaan , kali ini aliran listrik kita masukkan dan kita lakukan pengukuran di area primer PSU.

Tampilan PSU-nya :



Hasil yang kita dapatkan saat pertama kali aliran listrik masuk , output sekunder PSU sempat terukur tegangan 10 volt dan tak lama langsung drop secara perlahan ( seharusnya tegangan di jalur ini adalah 5 volt ) . Dan di area primer kita ukur tegangan berdenyut ( turun-naik ) , lokasinya persis di B-up  IC Switching. Setelah kita ukur ternyata capasitor filter dengan nilai 22uf/50 volt yang menjadi penyebab utama kerusakan. Setelah kita ganti dengan nilai 47uf/50 volt , hasilnya Alhamdulillah sistem PSU sudah kembali normal. Kita masukkan PSU ke Sasis dan kita hubungkan semua soket yang ada dan kita masukkan aliran listrik, tekan tombol power via remote ? LCD POLYTRON PLM3219 sudah kembali nomal.

Posisi capasitor 22uf/50 volt di PCB :

loading...

2. LCD TV POLYTRON PLM2230R MATI-TOTAL
Diagnosa

LCD TV Polytron plm2230r jika kita masukan aliran listrik terlihat tidak ada tanda-tanda kehidupan, ini kita lihat dengan tidak menyalanya lampu indikator.

Model LCD TV Polytron :



Apakah yang menyebabkannya ? segera kita selidiki.

Untuk mengetahui penyebab kerusakan langsung kita buka LCD TV-nya dan pemeriksaan awal kita alamatkan dibagian PSU/ power supply unit. Komponen utama yang menjadi fokus kita adalah capasitor, sering terjadi masalah disini dan memang benar capasitor sudah dalam kondisi menggelembung. Tampilan PSU- bisa kita lihat pada gambar berikut :





Posisi capasitor tertutup oleh alumunium jadi untuk melakukan penggantian kita mesti lepaskan terlebih dahulu alumuniumnya, seperti ini tampilannya :





Capasitor bernilai 1000uf/25 volt dan setelah kita lakukan penggantian kini kita coba hidupkan LCD TV Polytron dan hasilnya alhamdulillah semuanya sudah kembali normal.

loading...

sumber:
www.hamimservis.com

Modifikasi BL Inverter LG 22LN4000

LG 22LN4000....Inverter driver ic rusak...


Eksperimen pasang dc-dc step up XL6009.....

Disini ada 2 renteng lampu BL....dirubah - disambung parallel dulu
Baru pasang XL6009....sebagai pengganti
Ternyata nyala lampu BL kurang terang, hanya remang2...
Diajust output maks hanya sekitar 38v

Modif XL6009....
Pasang R4.7K pada jalur dari VR ke output....

Lumayan....tegangan bisa naik hingga 43v......dan layar sudah cukup terang.....

Penambahan R 1 ohm pd jalur output dan input...sekedar pembatas arus, sekalian utk fuse....

Tinggal mikir – tambah bikin kontrol on-off....mau pakai relay atau all transistor....

**************

Mencari tipe ic sesuai kode ic smd

Ada yg tanya dari Papua nan jauh ditimur sana....
IC smd kutu dengan kode IL6C atau IL6D dan kode ID9CM.....
Itu tipe icnya berapa ?

Seperti pernah sy tulis...tipe ic smd kutu tidak ditulis pd kemasan ic....yg ditulis adalah "nomor kode"

Bentuk kemasan ic spt gambar dinamakan SOT23....atau lebih komplitnya SOT23-5 dan SOT23-6 (sesuai jumlah kaki).

Salah satu cara mencari tipe ic yg sesungguhnya....pernah dibisiki ama Akang Zaenal Elektronik....yaitu lewat Google Search....
Ketik aja misalnya "ID9CM SOT-23-5"

Maka akan muncul macam2 alamat....dari banyak judul alamat2 tsb kemungkinan klo beruntung akan bisa diperoleh informasi yang dibutuhkan.......pelototi satu demi satu judul alamat2 tsb

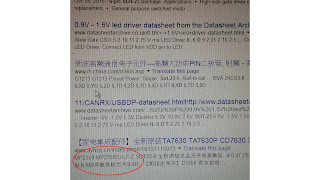

Hasil googling..........
ID9CM adalah pasti MP1540
IL6D kemungkinan adalah MP2359

******************

Dibeli tv led/lcd rusak area Bandung & Bandung Barat dijemput

Kami selain menerima jasa service tv kami juga menerima/membeli tv led/lcd rusak, bagi yg tv nya rusak tp males atau pengen ganti tv baru tv yg rusak dijual aja 081221166345

Memastikan flyback rusak atau tidak

Untuk mengetahui Flyback rusak atau tidak ????

Maka biasa kami lakukan sebagai berikut...

1. Cut jalur antara flyback dengan Kolektor Tr Hor
2. Pasang lampu boglamp 100w seperti pada gambar.
3. Hidupkan teve.
4. Ukur tegangan Heater dan Screen...

Klo tidak ada tegangan pada keduanya........berarti flyback rusak.
Klo flyback normal.......biasanya tegangan heater  teukur sekitar 1-2v ac........dan tegangan screen sekitar 40-60v....

***************

Memastikan kerusakan power suply B+ drops

Tegangan B+ drops......
Dapat disebabkan problem pd bagian "primer" atau pada bagian "sekunder" power suply.

Untuk memastikan bagian mana yg masalah, maka biasa kami lakukan langkah sebagai berikut.......

1. Lepas PTC gausing (jika yg dipakai 3 kaki, klo pakai 2 kaki tdk perlu)
2. Lepas fuse...sebagai gantinya pasang lampu boglam 100w pd fuse tsb. Ini utk mencegah power suply transistor atau ic rusak.
3. Lepas atau open kaki Photocoupler spt pd gambar.
4. Pasang voltmeter pada jalur B+.
5. Hidupkan teve dgn catra pasang colokan listrik sesaat aja....sambil amati voltmeter.

Jika tegangan tetap drops, berarti problem pada bagian "primer" atau "photocoupler" yg rusak
Jika tegangan melonjak over, berarti kerusakan ada pada bagaian "sekunder".

**************

Vcc 5v untuk ic mikrokontrol dimatikan… Pesawat bisa nyala?

Polytron……Vcc 5v untuk ic mikrokontrol dimatikan…

Pesawat bisa nyala……layar blank putih….no OSD

Kenapa bisa demikian???

 Hal ini sebenarnya bisa juga terjadi pada model lain….

Perintah kontrol “power on-off” yang dikeluarkan dari salah satu pin kaki mikrokontrol……..dalam design suatu model teve ada dua macam cara :

1. Pertama,  Stby “0v” dan Power-on “4v”
2. Kedua kebalikan yang diatas,  Stby “4v” dan Power_on “0v”

Polytron mengadopsi sistim yang ke-2.

Karena Vcc 5v dihilangkan….maka otomatis semua tegangan kaki2 ic mikrokontrol jadi “0v” semua…..

Demikian juga tegangan pada kaki pin “Power on” juga jadi “0v”

Teve kondisinya jadi seperti saat mendapat perintah “power_on”….

Horisontal akan bekerja….dan teve bisa menyala……

Tapi karena mikrokontrol tidak kerja……

• Maka data2 chanel, color, brines, kontras, vertikal size yang disimpan dalam ic memori tidak berfungsi semua……..
• Pembangkit OSD yang ada didalam ic mikrokontrol juga tidak kerja…….

Teve bisa menyala….tapi akibatnya ya spt disebutkan diatas……

Hal demikian bisa juga terjadi pada teve China….karena teve China umumnya perintak power_on adalah “0v” juga…..
