Cara cek untuk mengetahui apakah backlight bisa kerja.

Kadang  kita ingin mengetahui apakah Backlight normal atau tidak.

Artinya Backlight Inverter kerja dan lampu backlight dapat menyala.

Saya biasanya lakukan seperti ini (lihat gambar) :

• Tanpa motherboard (Lepas konektor dari motherboard ke modul power suply).
• Pada modul power suply pasang resistor seperti gambar.
• R ke pin-power_on…….untuk menghidupkan power suply.
• R ke pin BL-On dan PWM_DIM……..untuk menghidupkan Backlight Inverter.

********************

Trik melacak kerusakan tegangan power suply drops.

Mmenjumpai kerusakan tegangan power suply drops.
Kadang kita perlu memastikan kerusakan ada dibagian primer atau dibagian sekunder.

Ini adalah trik yg biasa kami lakukan.

• Sementara pasang seri lampu dop 100w pada jalur AC input. Ini utk mencegah kerusakan IC atau Transistor power.
• Open atau putus jalur photocoupler sepeti gambar.
• Ukur tegangan output power suply dan hidupkan pesawat sesaaat saja.

- Jika tegangan dapat naik atau over - artinya kerusakan ada di bagian sekunder.
- Jika tegangan tetap drops - artinya kerusakan ada di bagian primer.

 **************

Penjelasan arti Service Mode Tv China

*************************

Cara memeriksa Inverter CCFL

Bagaimana untuk mengetahui apakah Inverter CCFL sudah kerja?

Yg sy lakukan adalah spt gambar...

• Pososi AVOmeter AC....10v atau 30v
• Proble hitam hubungkan ke gnd.
• Probe merah cukup ditaruh dekat tanfo tegangan tinggi HV.


Dalam hal ini memang kita tdk dapat mengetahui berapa volt tegangan yg sebenarnya, jadi hanya utk mengetahui sudah kerja atau belum.

Jangan melakukan pengukuran dengan menempelkan langsung probe meter pd tranfo tegangan tinggi...bisa merusak AV.

*******************

Panel Sharp 32 tipe LK315xxxx

Panel Sharp LK315 dengan Tcon seperti gambar dan mempunyai 3 buah kupingan....

Sudah beberapa kali ketemu...

• Layar gelap, Back Light normal.....multi power suply tegangan VGH,VGL mati  protek tidak ada tegangan.

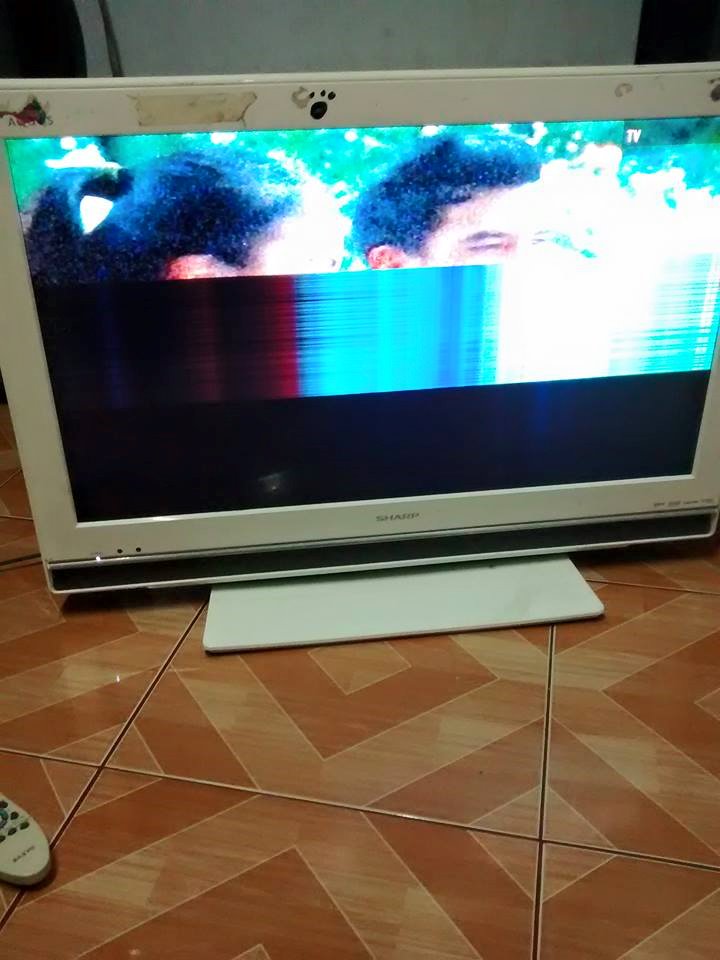

•  Atau gambar hanya 1/3 bagian atas...2/3 kebawah gelap/tdk normal.
• Atau 2/3 atas normal, 1/3 bawah gelap/tdk normal.

• Semuanya disebabkan IC COF kupingan bagian kanan-bawah rusak dan kalau diraba terasa panas.

• Panel semacam ini sudah tidak ketulungan lagi.


Jadi alergi ketemu model ini.

• Apalagi kalau dipakai pada Sharp 32L407I atau 32M407I.......bongkarnya susah dan ribet....
• LG, Toshiba  juga ada yg pakai panel tipe ini.

Test Point.
Model ini umumnya tidak mempunyai tulisan atau tanda2 Test Point. Gambar dibawah mungkin dapat membantu.

 Komment :

Toni Cx Ya persis kemarin pernah dapat kasus gitu 32m407i .Vgh dan vgl ilang . Coba suntik juga gak membuahkan hasil.

Sumarsono Budiharjo Pasti ilang karena suntiknya juga akan mati protek...Sebenarnya yg asli juga tidak rusak, tapi hanya mati protek karena ada beban yg over current. Umumnya  beban VGH.

Toni Cx ya bener pak de , di cabut di ukur lagi kok keluar semua, coba paksa pake psu lhoo kok panas porr kupingnya

Eko Purnama Benar sekali pakde Sumarsono Budiharjo sy beberapa kali coba tdk berhasil.

*****************
